Weber: Elektrische Messtechnik - WiSe 24/25
Kursthemen
-
Erlaubte Hilfsmittel:
Schreibzeug, und Taschenrechner
zwei beidseitig oder vier einseitig beschriebenen Din A4 Blättern als Formelsammlung
(aber keine Musterlösungen oder Lösungswege)
Nicht erlaubt sind:
Alle Arten von internetfähigen Geräten, zum Beispiel Mobiltelefone, Smartphones, Smart Watches.
-
Fortsetzung der Inhalte aus Session 3
-
Fortsetzung Thema Regelkarten und Prozessfähigkeit
-
Fortsetzung Thema Messung von Strömen, Spannungen und Widerständen.
Übungsaufgaben
-
-

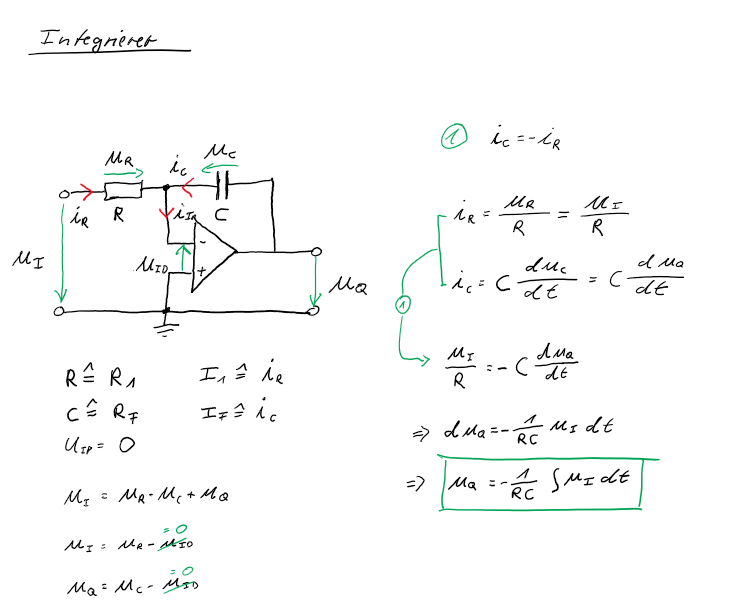

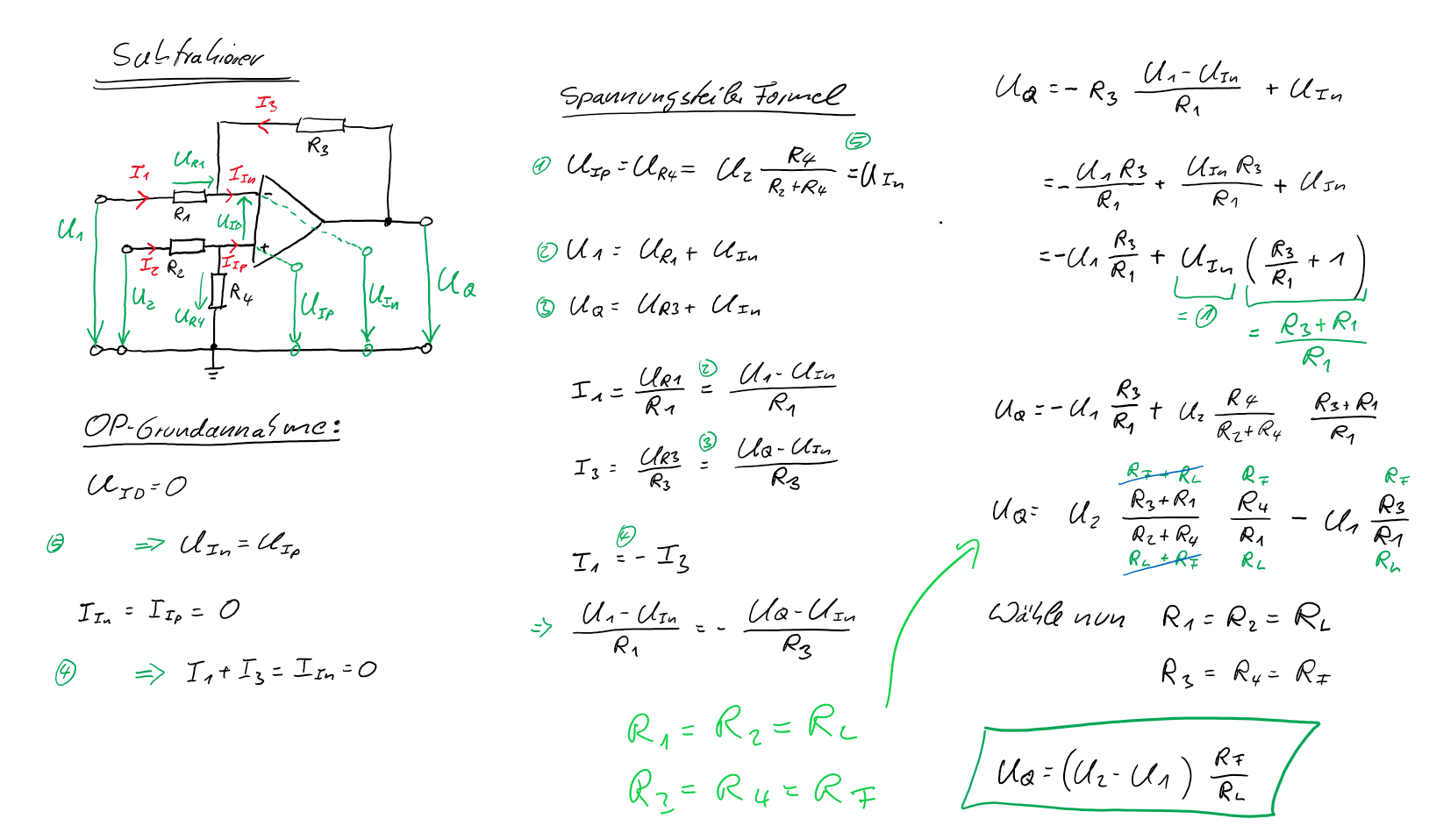

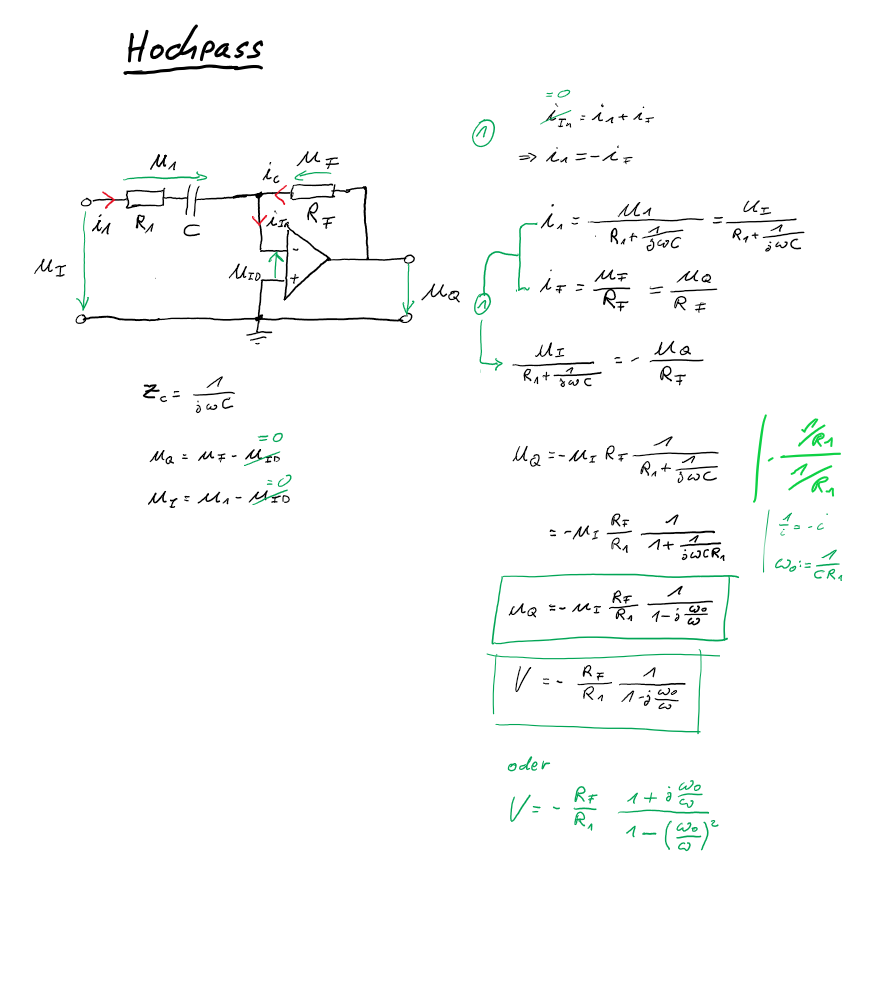

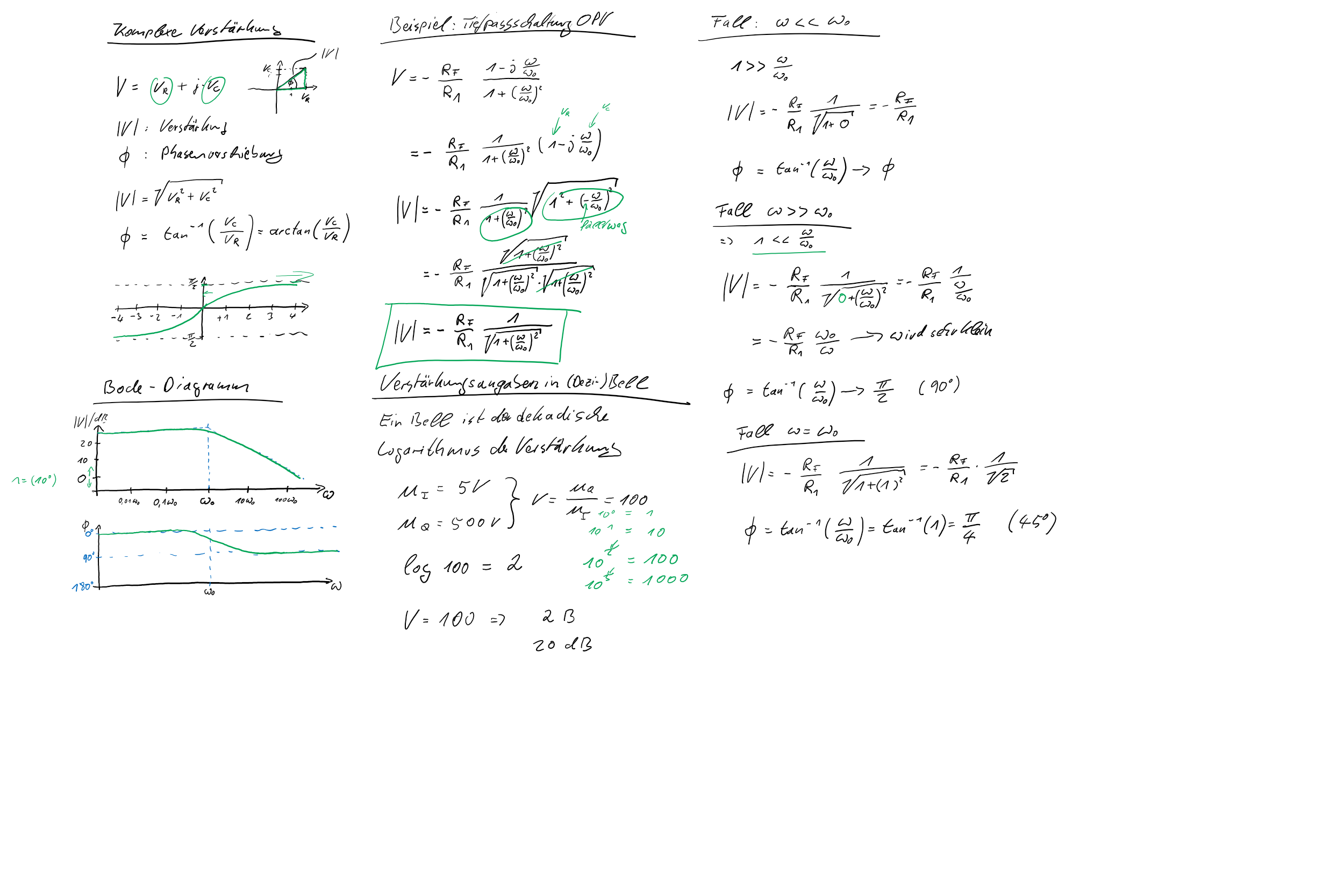

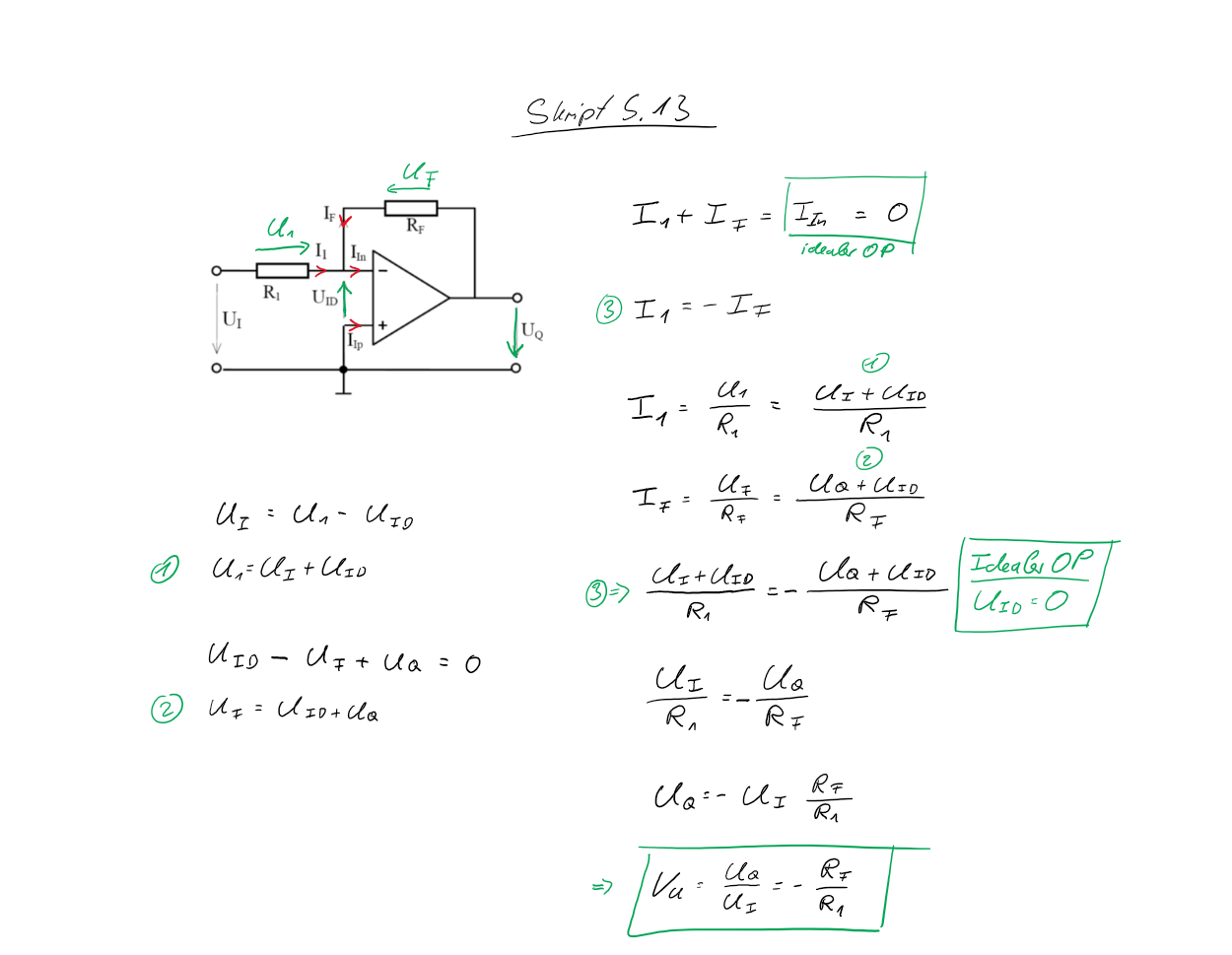

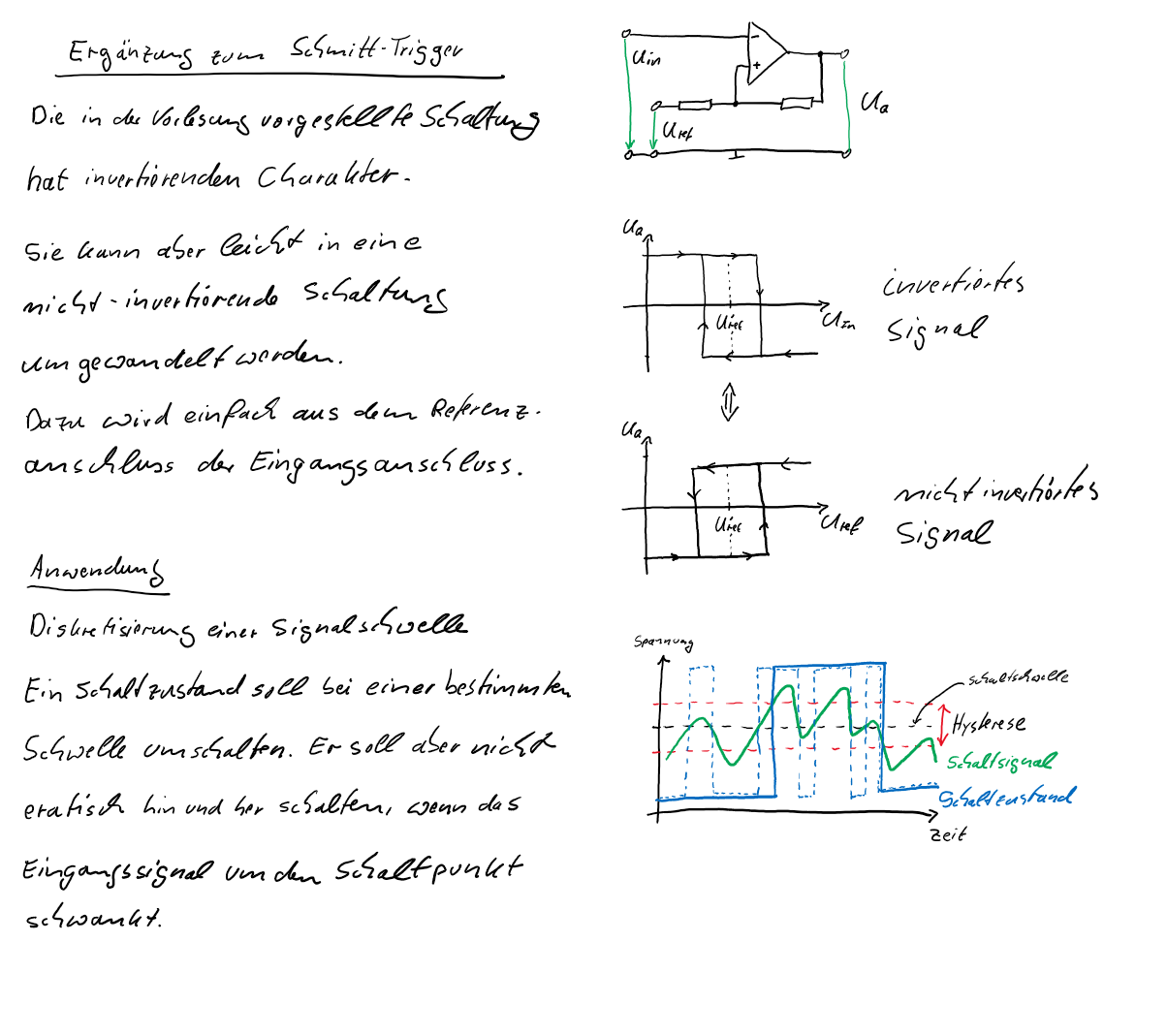

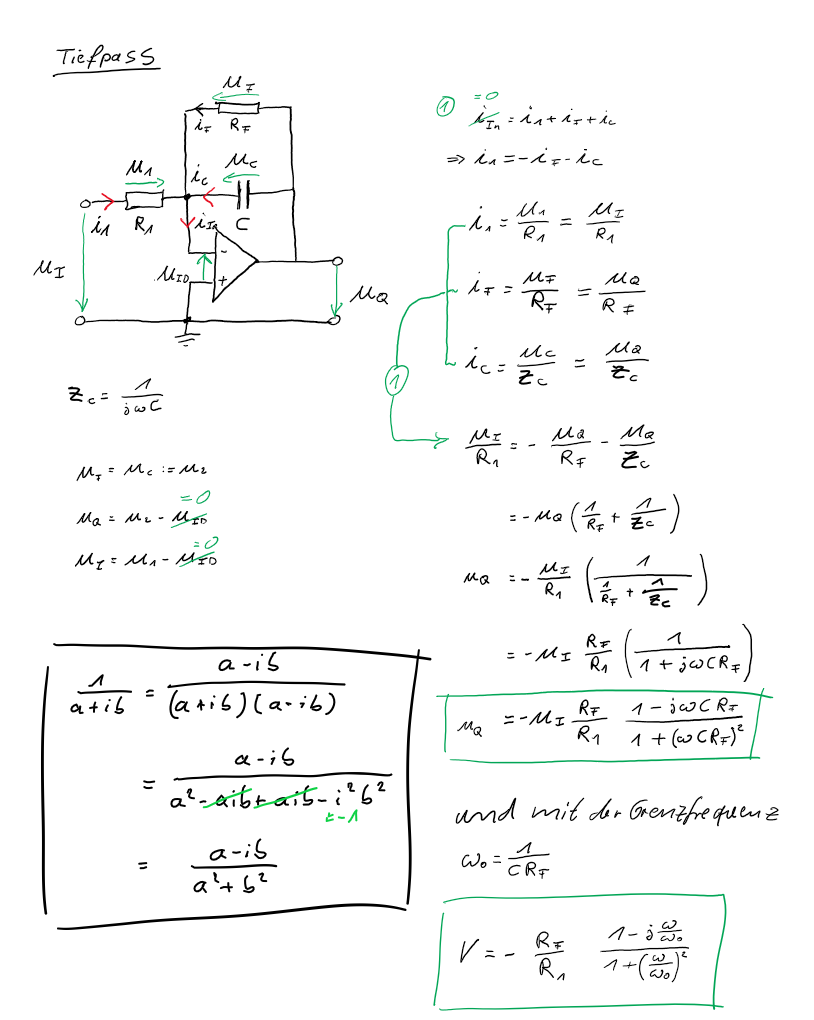

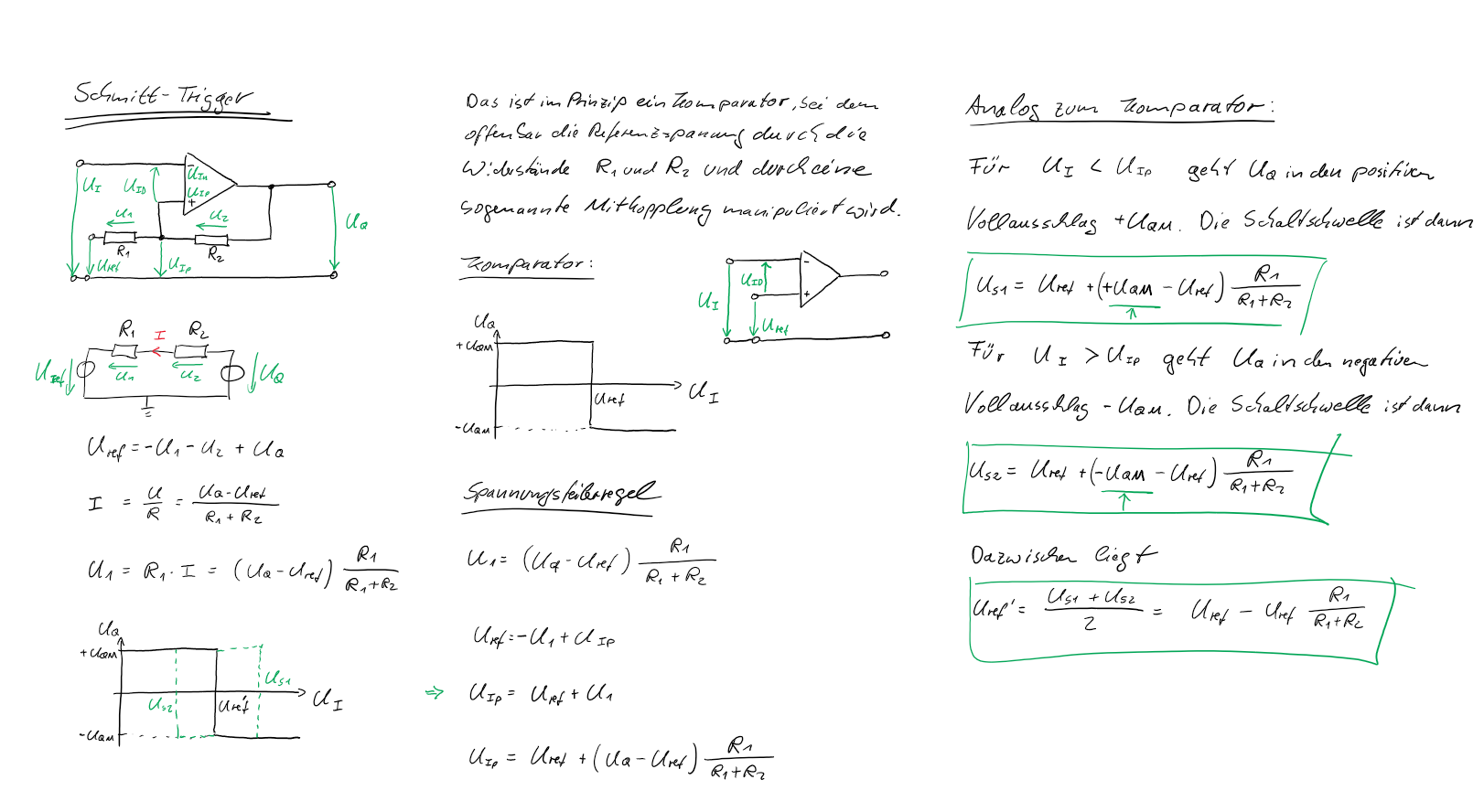

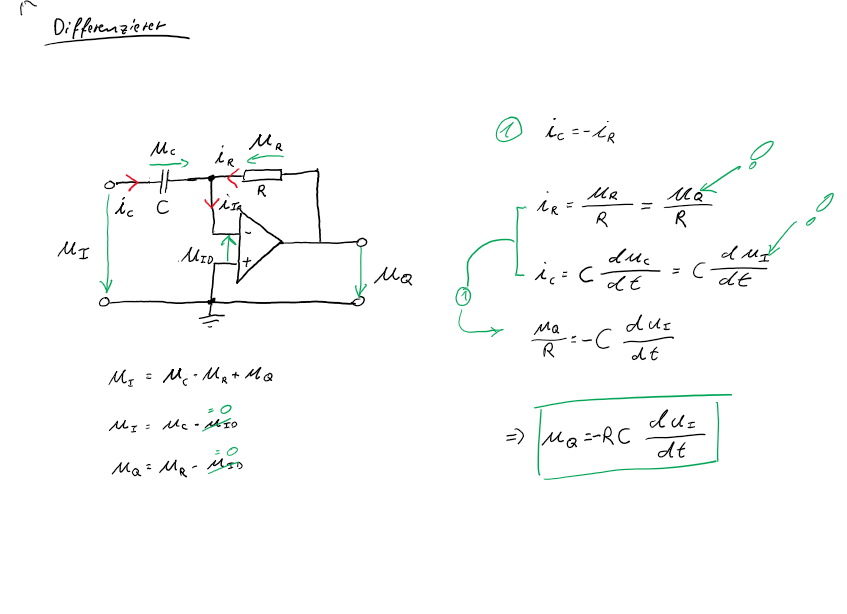

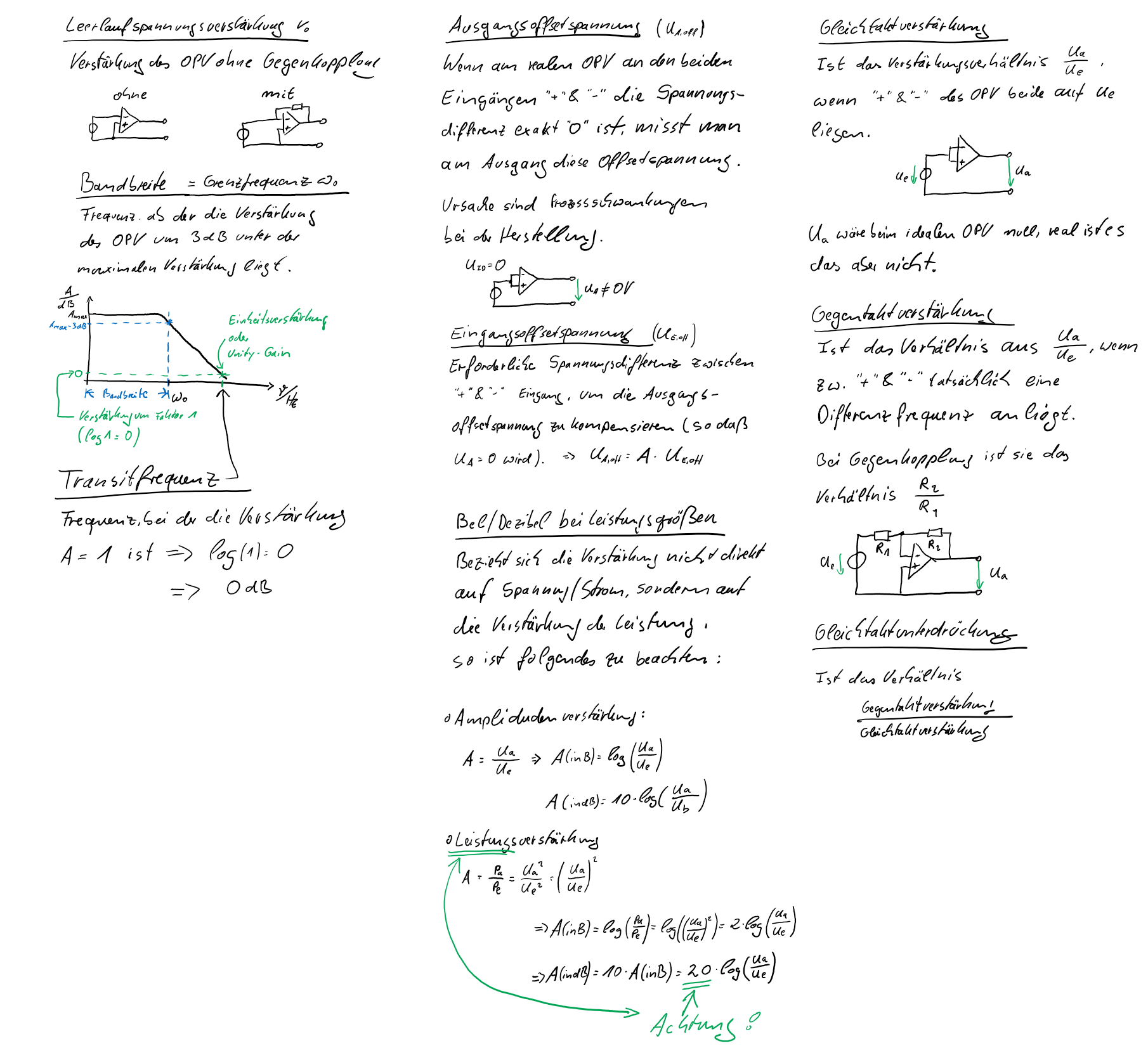

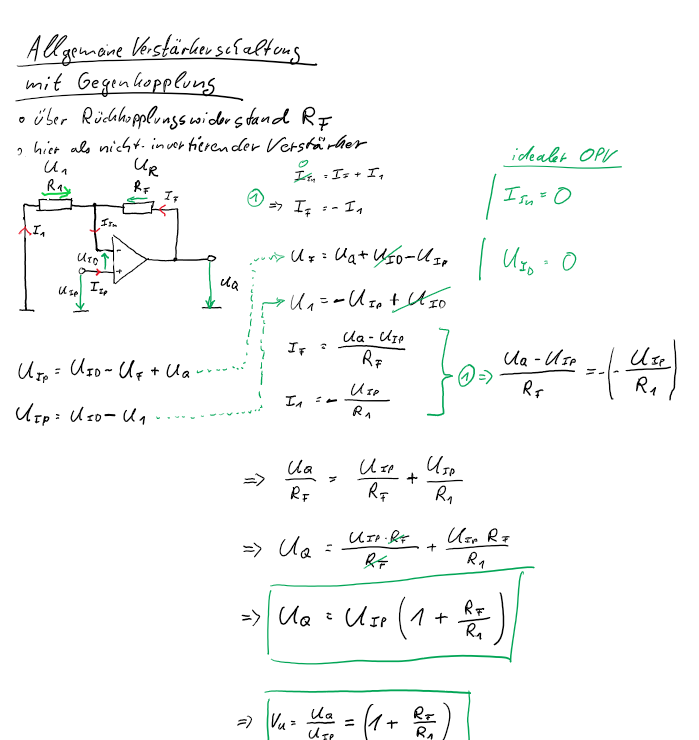

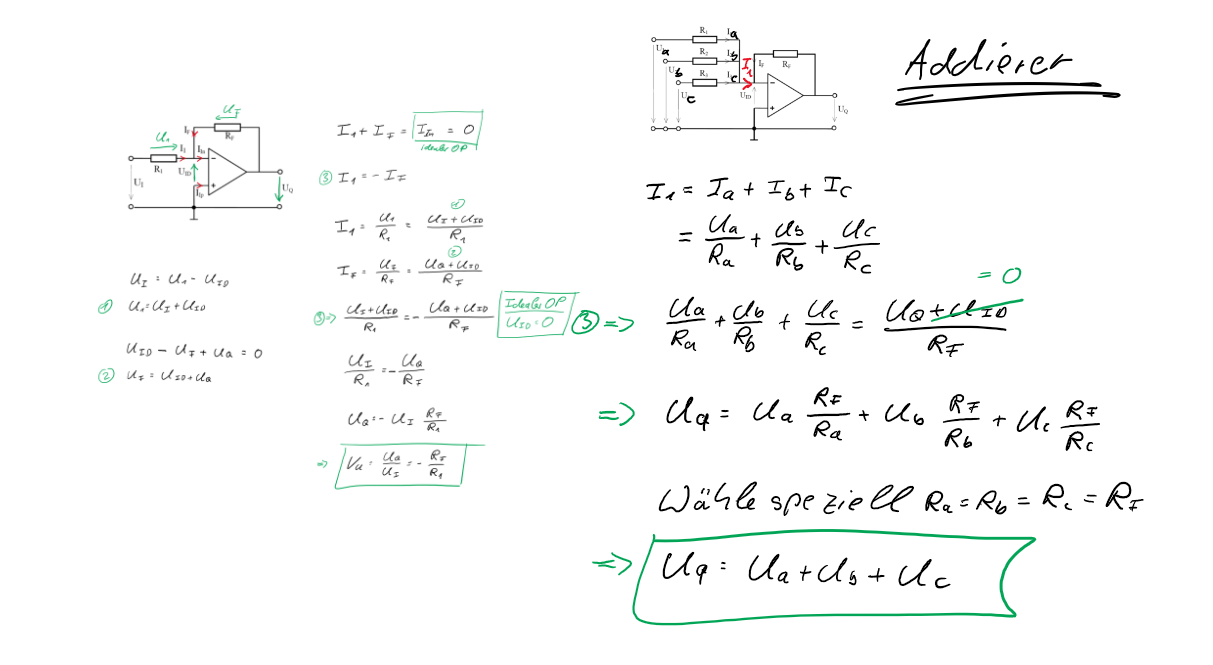

Zusatzmaterial zum Operationsverstärker
